现浇简支箱梁、支架和钢管柱贝雷梁该怎么做？

支架和钢管柱贝雷梁在桥梁工程中的运用非常广泛，对于现浇简支箱梁施工来说，在现场有哪些需要注意的地方?工程失误又会发生什么样的安全事故?今天小编就和大家一起来学习学习吧!

一：钢管柱贝雷梁搭设构造

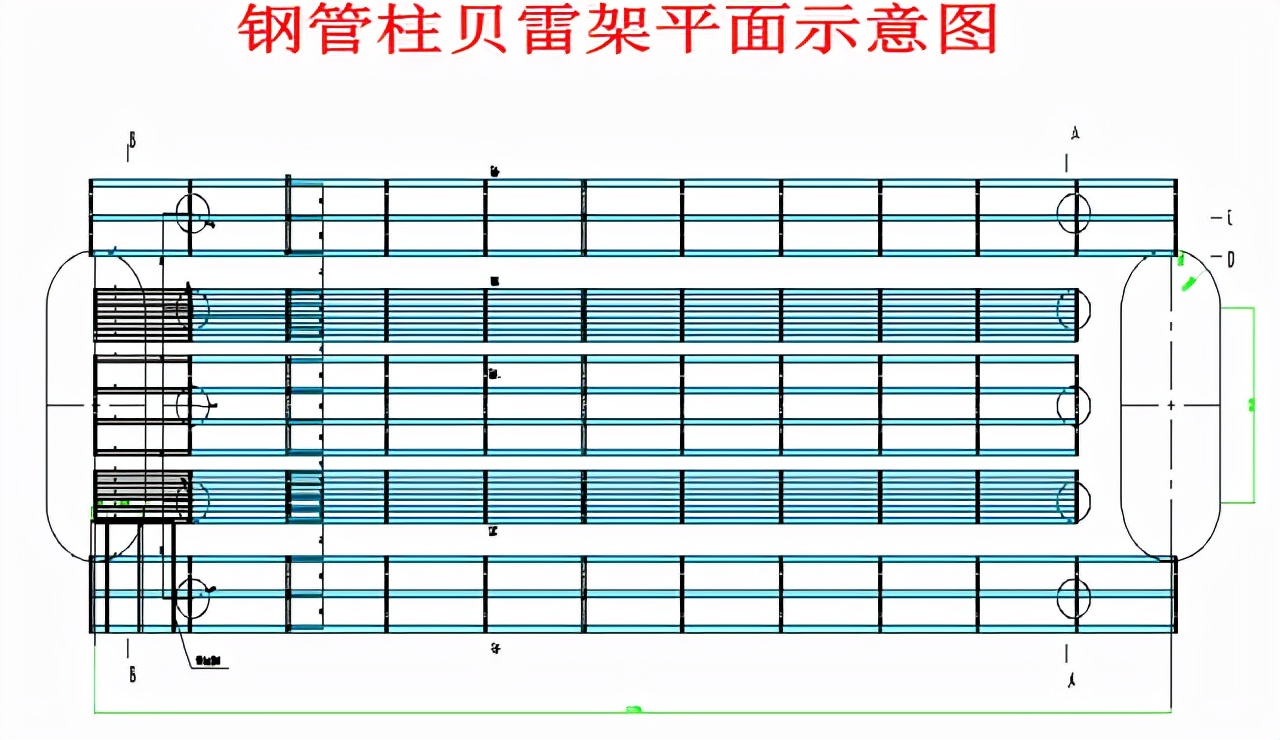

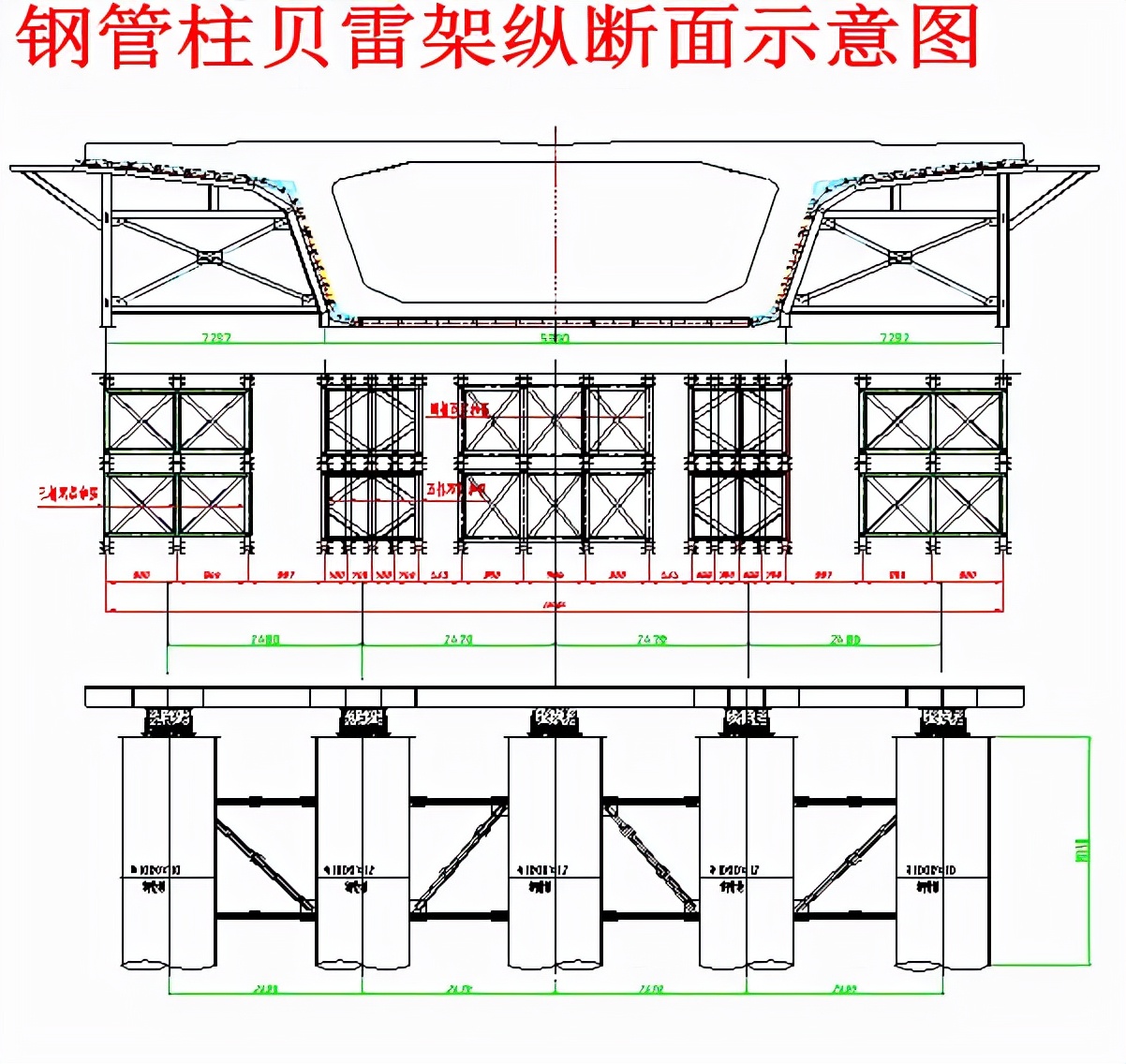

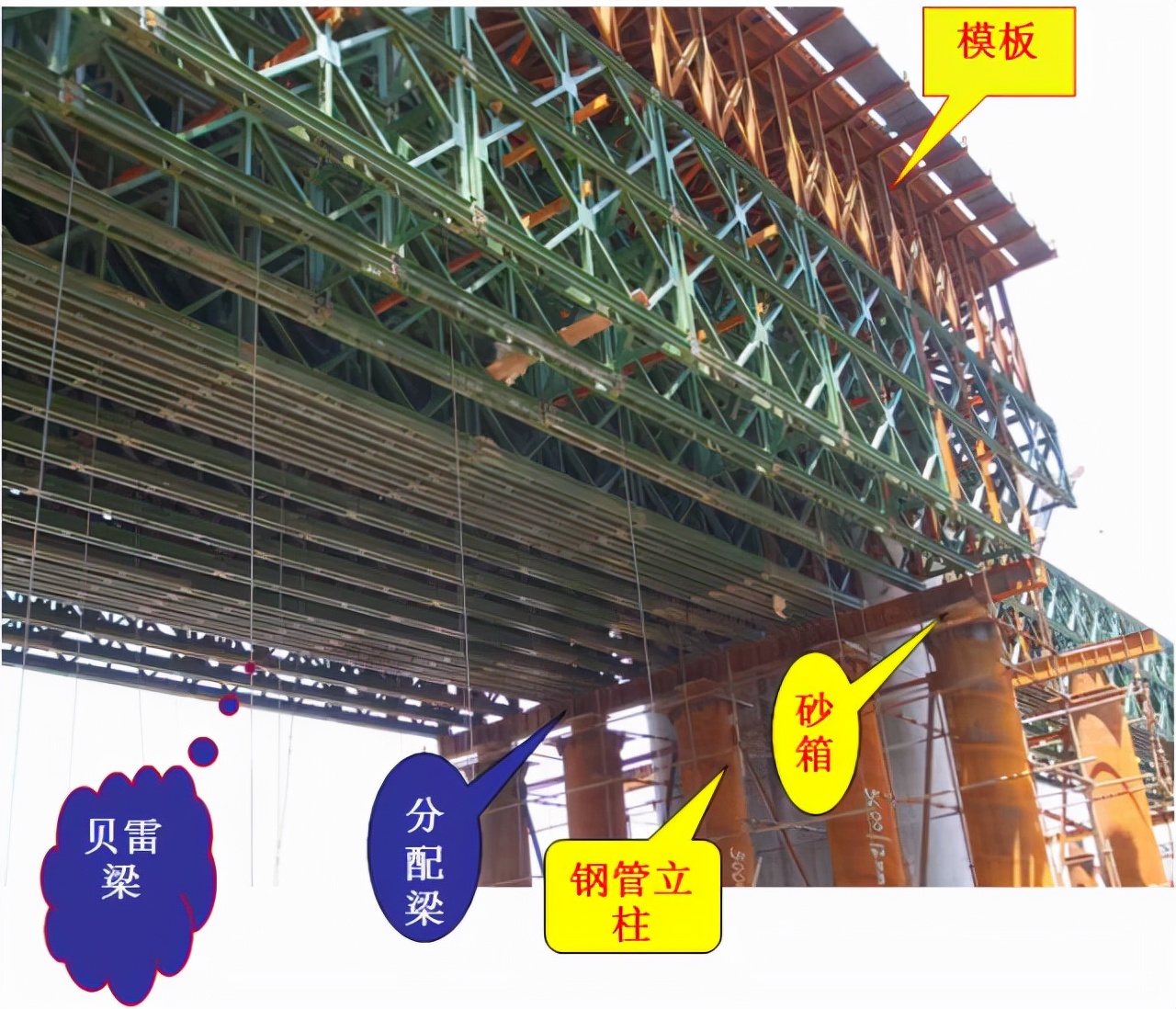

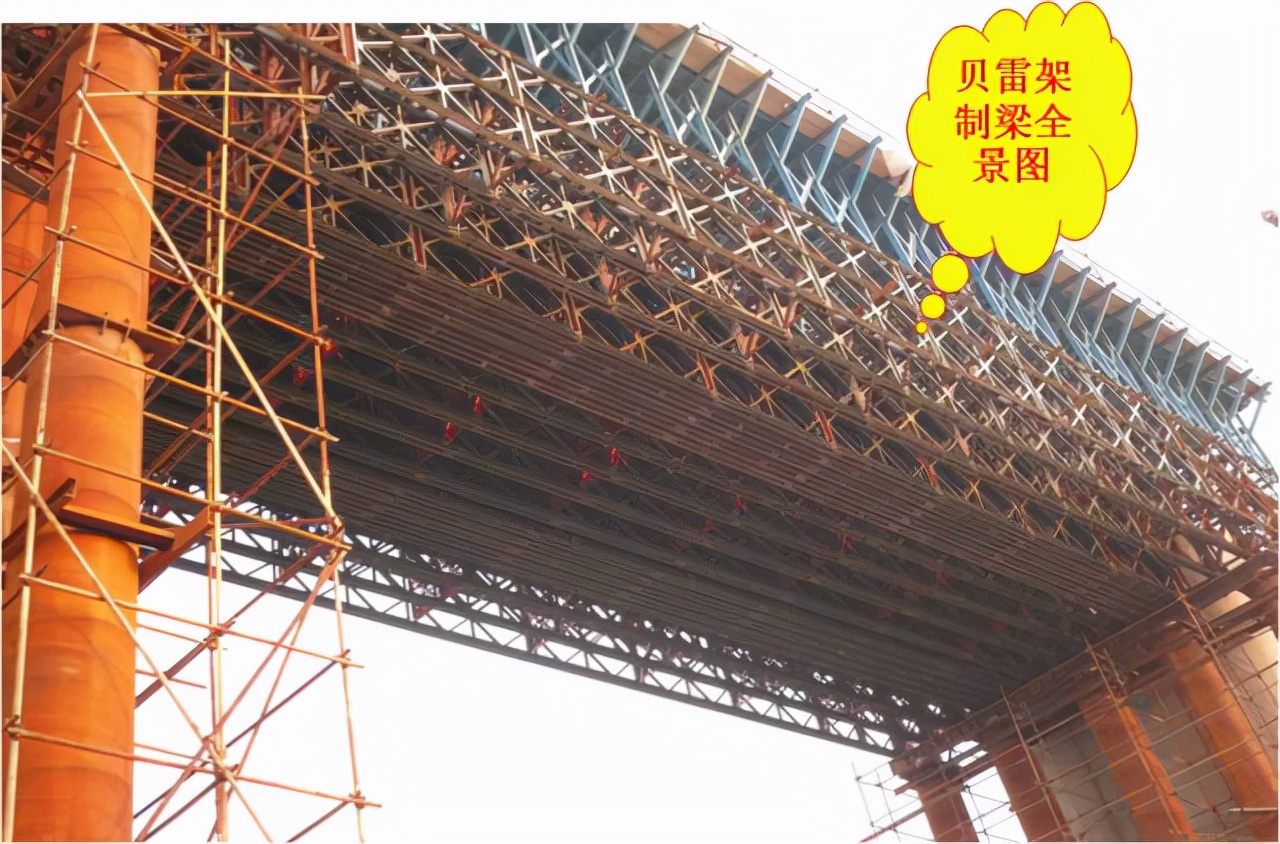

1、现浇贝雷支架自下而上由钢管立柱、砂箱、分配梁、贝雷梁、底模、侧模及支撑等组成。

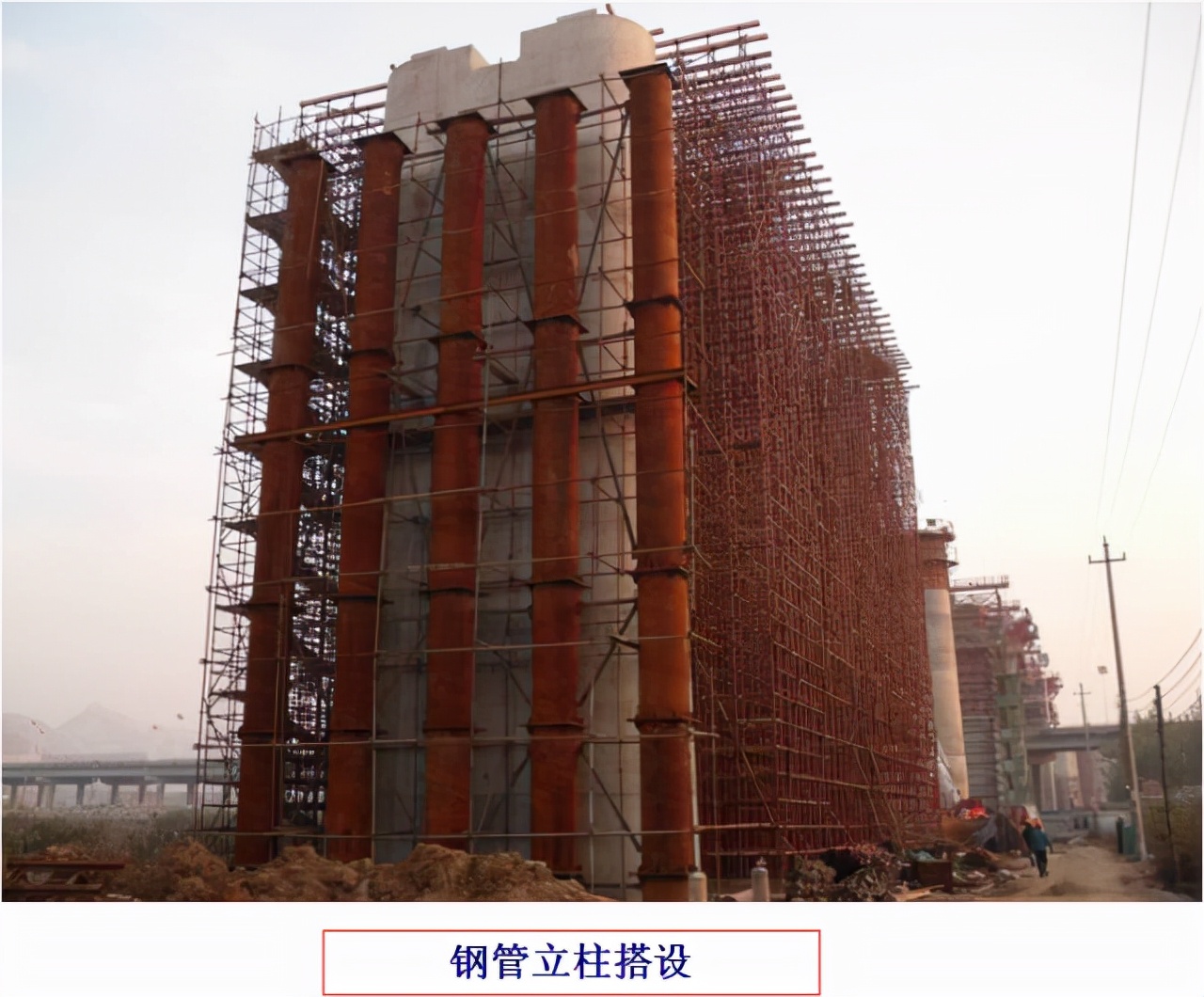

2、钢管立柱

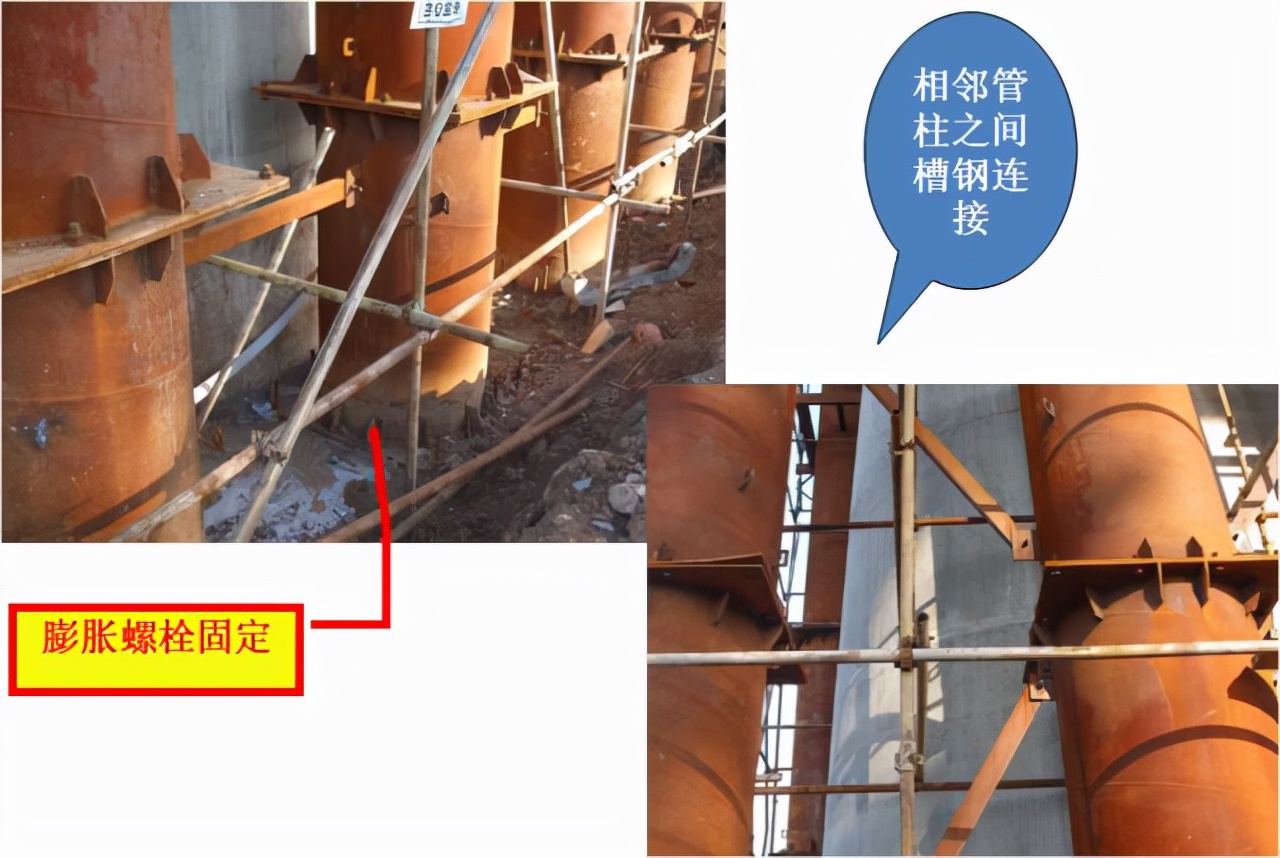

a、钢管立柱一般采用直径Φ1000mm螺旋钢管，起到将梁结构自重、支架荷载和施工荷载等传到基础的作用。为了确保钢管立柱的稳定，相邻钢管立柱间用［10槽钢连接。立柱顶部支承着分配梁，下部支承在承台或地基上。

b、钢管立柱底端焊接10mm厚的110×110cm的钢板，四角采用膨胀螺栓固定。为加强钢管立柱的稳定，在钢管立柱端部内设“井”字型支撑。

在钢管立柱顶端和跨中处采用［20槽钢固定于墩身上。

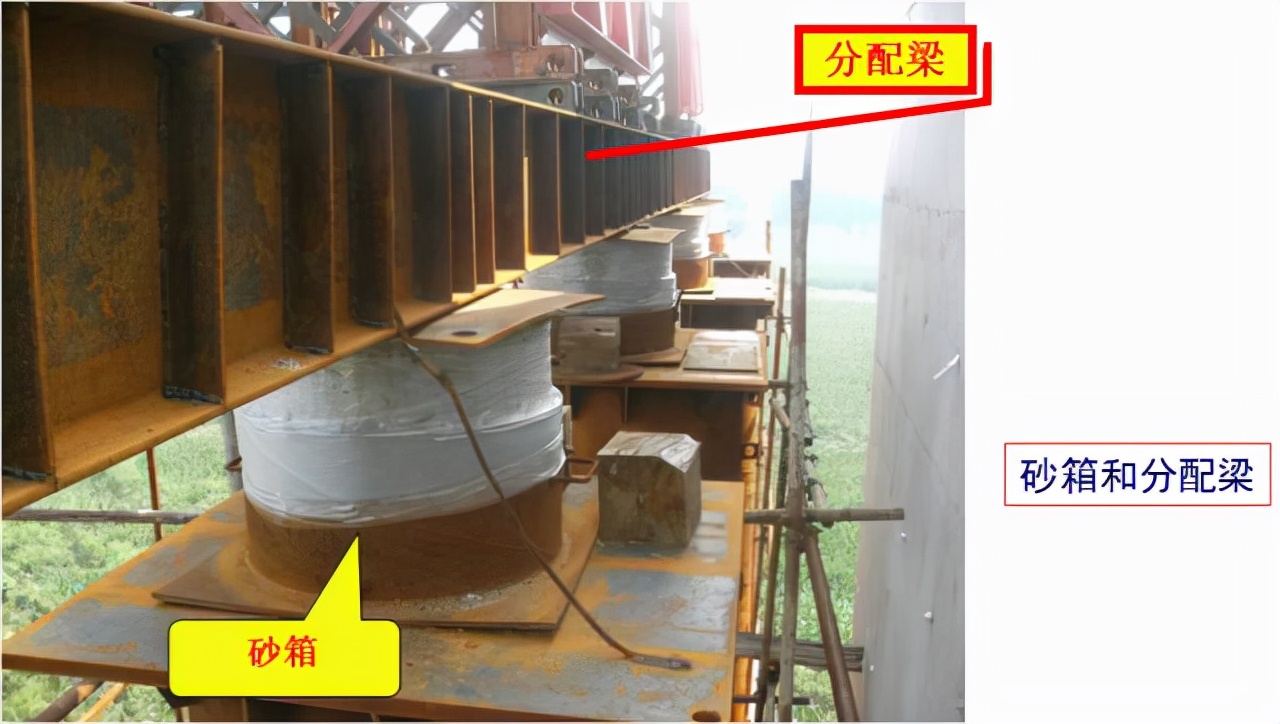

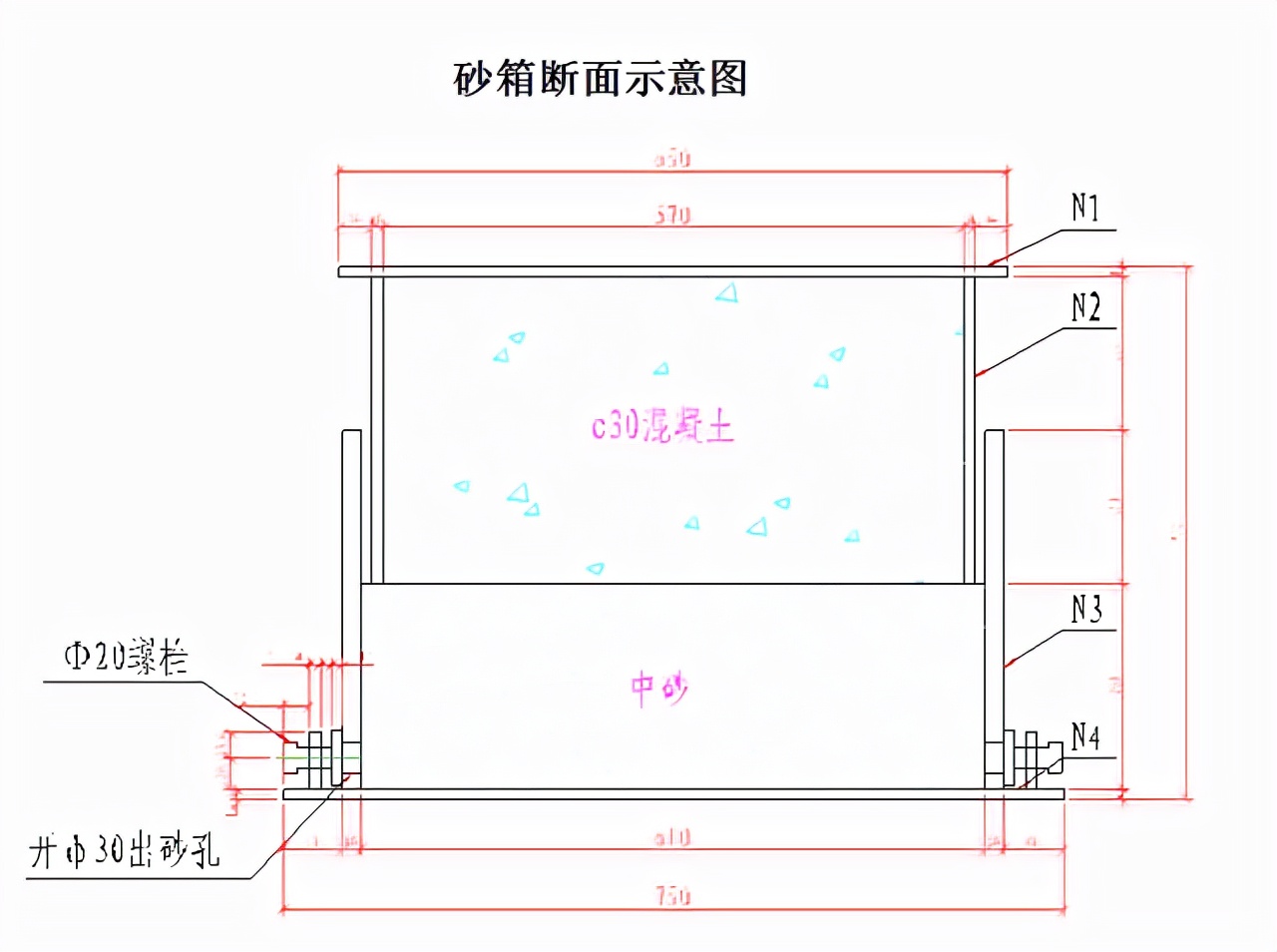

3、为了便于底模和侧模及贝雷梁的拆除，在钢立柱顶部和工字钢之间安装可调高度的砂箱，砂箱高0.5m。

4、分配梁起着将结构荷载、支架荷载和施工荷载分配到钢管立柱上的作用。

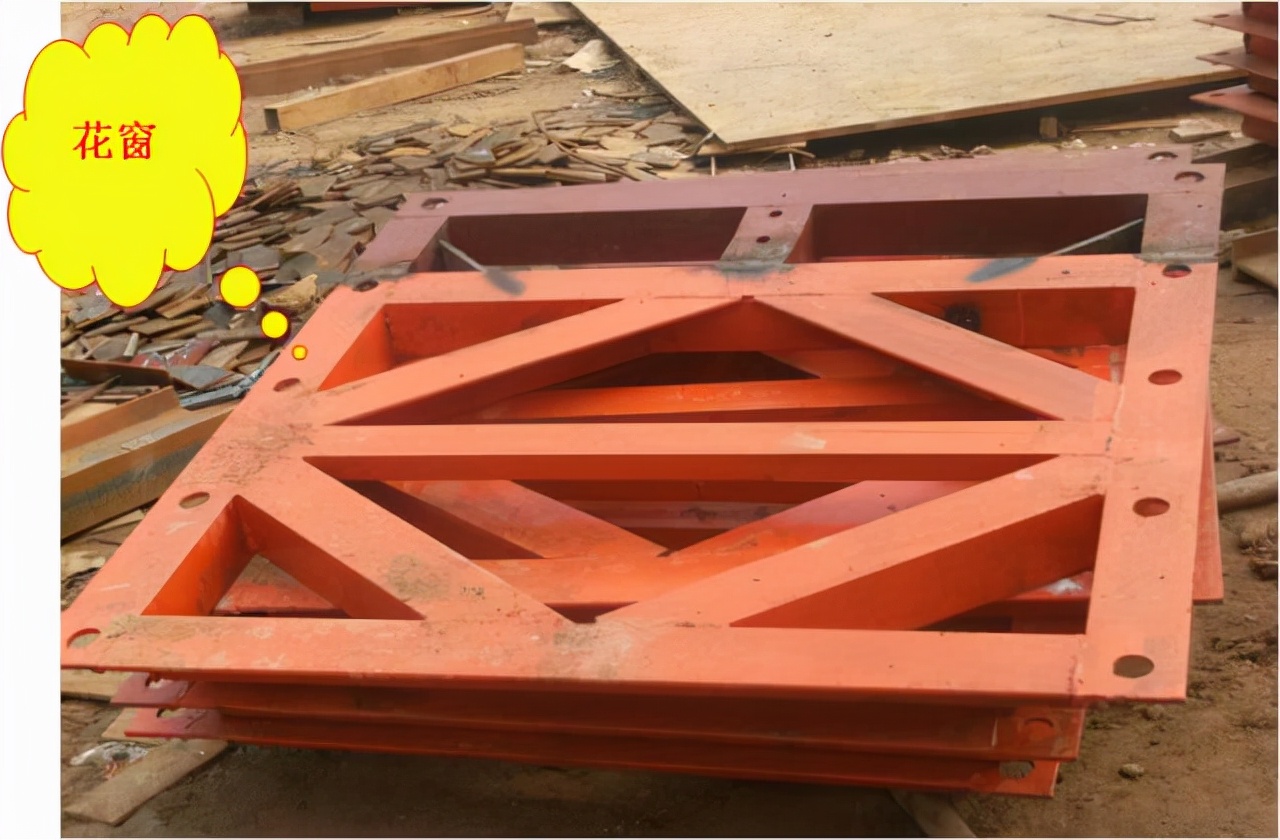

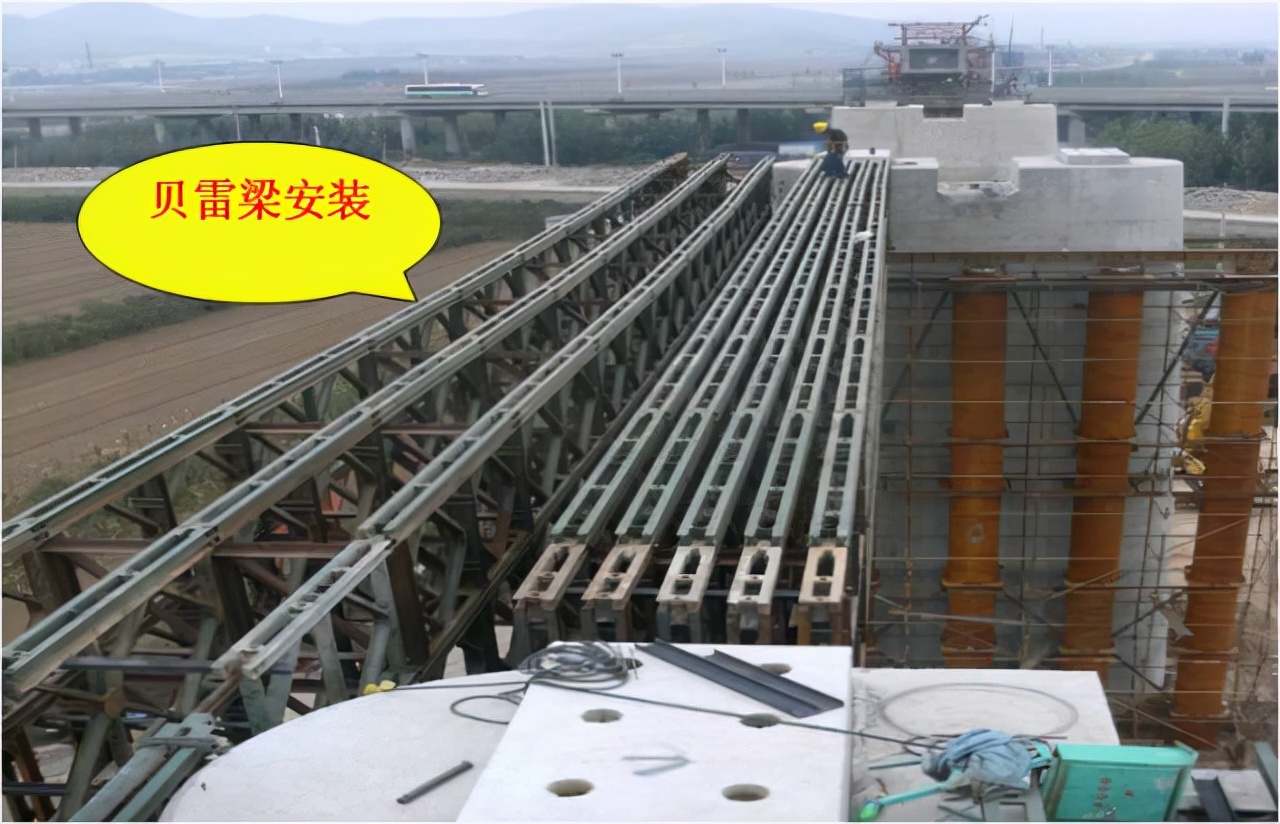

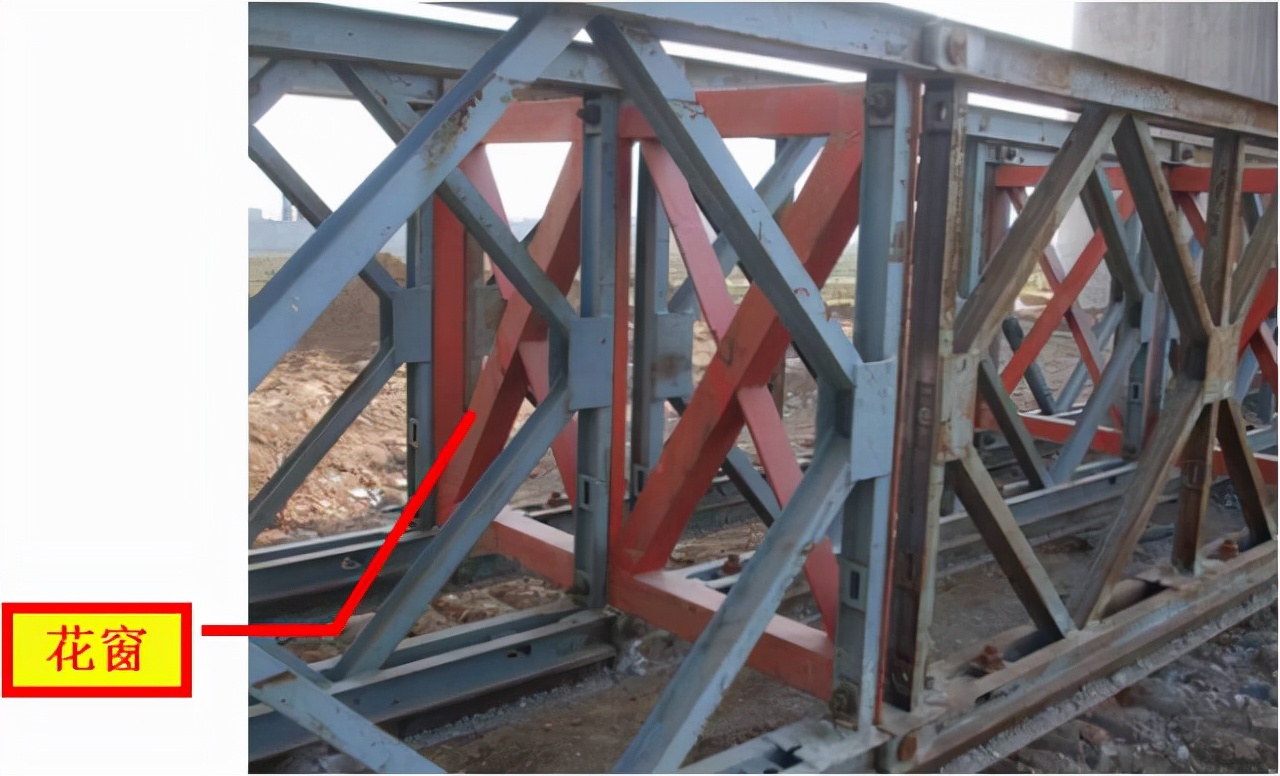

5、单片贝雷片一般长3m,高1.5m,贝雷片之间用销子连接，贝雷梁间采用花窗连接，加强自身抗扭能力。

贝雷梁间采用花窗连接，加强自身抗扭能力。
