admin 柱构件平法识图，列表标注方式
柱的平法施工图分列表标注方式和截面标注方式。
列表标注方式，是在柱的平面布置图上，分别在同一编号的柱中选择一个或几个截面标注代号；在柱表中标注柱编号﹑柱段起止标高﹑几何尺寸（包括柱截面对轴线的偏心尺寸）与配筋的具体数值,并配以各种柱截面形状及其箍筋类型图的方式，来表达柱的平法施工图。
1.标注各段柱的起止标高
柱施工图的列表标注方式标注柱的各段起止标高时，自柱根部往上以变截面位置或截面未变但配筋改变处为界分段标注。
框架柱和框支柱的根部标高是指基础顶面标高；
芯柱的根部标高是指根据结构实际需要而定的起始位置标高；
梁上柱的根部标高是指梁顶面标高；
剪力墙上柱的根部标高为墙顶面标高。
参见的框架柱截面形式有矩形和圆形:
对于矩形柱b×h及与轴线关系的几何参数代号 b1、b2和h1、h2的具体数值，需对应于各段柱分别标注。
对于圆柱b×h栏改为在圆柱直径数字前加D表示。
其中b，h为长方形柱截面的边长，b1,b2为柱截面形心距横向轴线的距离；h1,h2为柱截面形心距纵向轴线的距离，b=b1+h2,h=h1+h2。
对于圆柱截面与轴线的关系仍然用矩形截面柱的表示方式，即D=b1+h2=h1+h2。

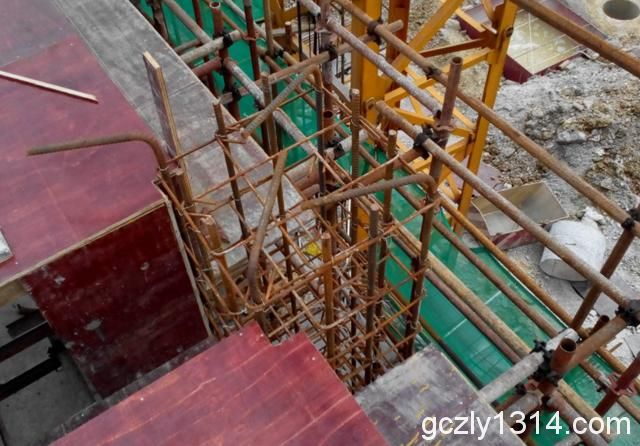

4、标注柱箍筋，包括钢筋级别﹑型号、箍筋肢数直径与间距。当为抗震设计时，用斜线“/”区分柱端箍筋加密区与柱身非加密区箍筋的不同间距。当圆柱采用螺旋箍筋时，需在箍筋前加“L” 表示。
【例】 ф10@100/200（ф12@100）表示柱中箍筋为HPB300级钢筋，直径ф10，加密区间距为100，非加密区间距为200.框架节点核芯区箍筋为HPB300级钢筋，直径ф12，间距为100。
【例】 Lф10@100/220，表示采用螺旋箍筋，HPB300级钢筋，直径ф10，加密区间距为100，非加密区间距为220。 5、标注柱箍筋，包括钢筋级别﹑型号、箍筋肢数直径与间距。当为抗震设计时，用斜线“/”区分柱端箍筋加密区与柱身非加密区箍筋的不同间距。当圆柱采用螺旋箍筋时，需在箍筋前加“L” 表示。
【例】 ф10@100/200，表示箍筋为HPB300级钢筋，直径ф10,加密区间距为100，非加密区间距为200。
【例】ф10@100/200（ф12@100）表示柱中箍筋为HPB300级钢筋，直径ф10，加密区间距为100，非加密区间距为200.框架节点核芯区箍筋为HPB300级钢筋，直径ф12，间距为100。
【例】 Lф10@100/220，表示采用螺旋箍筋，HPB300级钢筋，直径ф10，加密区间距为100，非加密区间距为220。
