梁的平面标注方式 ：梁的标注方式分为平面标注方式和截面标注方式。
平面标注方式是在梁平面布置图上，分别在不同编号的梁中各选一根梁，在其上标注截面尺寸和配筋具体数值的方式来表达梁平法施工图。
平面标注包括集中标注和原位标注，集中标注表达梁的通用数值，原位标注表达梁的特殊数值。当集中标注中的某项数值不适用于梁的某部位时，则将该项具体数值原位标注，施工时，原位标注取值优先。
集中标注表达的梁通用数值包括梁编号、梁截面尺寸、梁箍筋、上部通长筋、梁侧面构造筋（或受扭钢筋）和标高六项，梁集中标注的内容前五项为必注值，后一项为选注值，规定如下：
1.梁编号
在下表中列出了梁的各种类型的代号，同时给出了各种梁的特征。特别需要掌握下关于是否带有悬挑的标注规则。
2. 梁截面尺寸
当为等截面梁时，用b х h表示；
当为竖向加腋梁时，用b х h GYc1хc2。表示，其中c1为腋长，C2为腋高;
当为水平加腋梁时，一侧加腋时用b х h PYc1×c2表示，其中c1为腋长,c2为腋宽;
当有悬挑梁且根部和端部的高度不同时，用斜线分隔根部与端部的高度值,即为bхh1/h2 。
标注时包括钢筋级别、直径、加密区与非加密区间距及肢数。箍筋加密区与非加密区的不同间距及肢数用斜线“／”分隔；当梁箍筋为同一种间距及肢数时，则不需用斜线；
当加密区与非加密区的箍筋肢数相同时，则将肢数标注一次；箍筋肢数写在括号内。
如下图：ф6@100/200（2）表示箍筋直径为6，加密区间距为100，非加密区间距为200，双肢箍。
当梁的上部纵筋和下部纵筋为全跨相同，且多数跨配筋相同时，此项可加注下部纵筋的配筋值，用分号“；”将上部与下部纵筋的配筋值分隔开来。

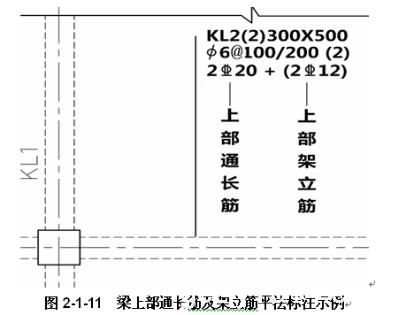

【例】 4ф22; 3ф20表示梁的上部配置4ф22的通长筋，梁的下部配置3фC20的通长筋。

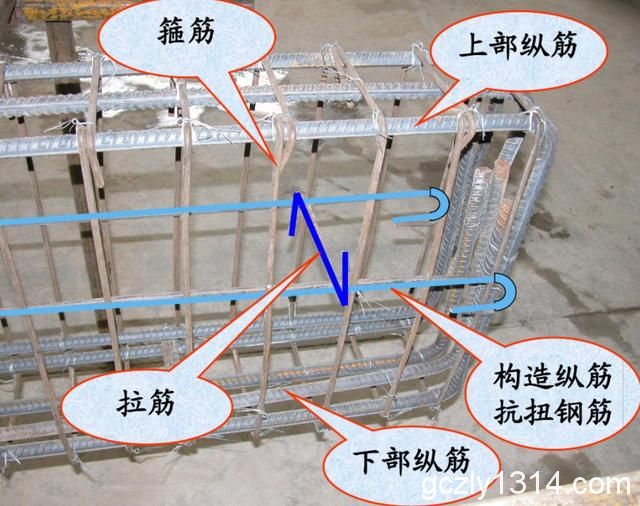

5、梁侧面纵向构造钢筋或受扭钢筋配置
当梁腹板高度≥450mm时，需配置纵向构造钢筋，此项标注值以大写字母G打头，标注值是梁两个侧面的总配筋值，是对称配置的。
【例】 G4ф12，表示梁的两个侧面共配置4ф12的纵向构造钢筋，每侧各配置2ф12。 当梁侧面需配置受扭纵向钢筋时，此项标注值以大写字母N打头，接续标注配置在梁两个侧面的总配筋值，且对称配置。

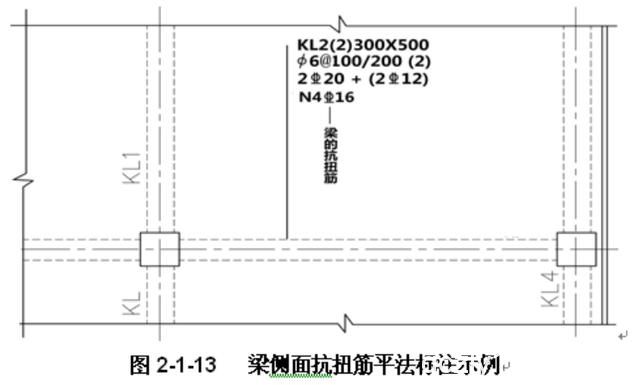

【例】 N4ф16，表示梁的两个侧面共配置N4ф16的抗扭筋，每侧各配置2ф16。
原位标注表达梁的特殊数值。当集中标注中的某项数值不适用于梁的某部位时，则将该项数值原位标注。如梁支座上部纵筋、梁下部纵筋，施工时原位标注取值优先。 梁原位标注的内容规定如下：
1.梁支座上部纵筋 梁支座上部纵筋包含上部通长筋在内的所有通过支座的纵筋。
（1）当上部纵筋多于一排时，用斜线“／”将各排纵筋自上而下分开 ，

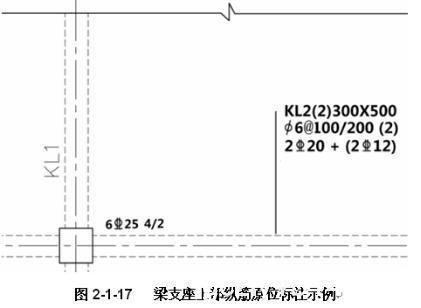

【例】 梁支座上部纵筋标注为6ф25 4/2，则表示上一排纵筋为4ф25, 下一排纵筋为2ф25。
（2）当同排纵筋有两种直径时，用加号“+”将两种直径的纵筋相联，标注时将角部纵筋写在前面。
【例】梁支座上部标注为4ф25+2C22.表示梁支座上部有六根纵筋，4ф25放在角部，2ф22放在中部。
(3) 当梁中间支座两边的上部纵筋不同时，须在支座两边分别标注；当梁中间支座两边的上部纵筋相同时，只会在支座的一边标注配筋值，另一边省去不注 。
2．梁下部纵筋：
(2)当同排纵筋有两种直径时,用“+”将两种直径的纵筋相联,标注时角筋写在前面。
(3)当梁下部纵筋不全部伸入支座时，将梁支座下部纵筋减少的数量写在括号内，
【例】 梁下部纵筋标注为6ф20 2 (-2)/4，则表示上排纵筋为2ф20，且不伸入支座；下一排纵筋为4ф20，全部伸入支座。
【例】梁下部纵筋标注为2ф20+3ф20 (-3)/5ф20，表示上排纵筋为2ф20和3ф20，其中3ф20不伸入支座；下一排纵筋为5ф20，全部伸入支座。
